炉鼻子摄像头系统技术背景

在高端汽车板生产中，主机厂对板面质量的要求日益严苛。镀锌产线在热镀工艺过程中必须注重镀层质量及效果。镀锌区域质量控制不良，漂浮的锌渣、锌灰易导致带钢表面产生黑点或片状缺陷。

因此，实时监测炉鼻子内部镀锌区域状态至关重要。耐高温摄像系统作为关键监测设备，能够实现这一功能，已成为现代镀锌产线的标准配置。

优化升级的新型摄像头系统

优化升级的高清摄像系统 ，采用 HTM - A 系列高温监控系统 ，主要由摄像系统部分、冷却系统部分、吹扫系统、刮扫系统、传输系统部分组成。其中摄像系统和冷却系统两部分构成整个系统的主体。

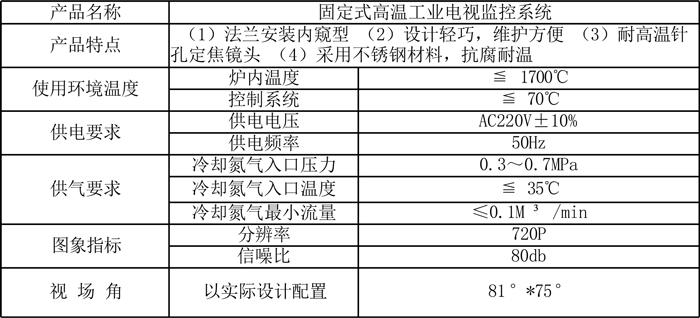

摄像系统主要技术参数1

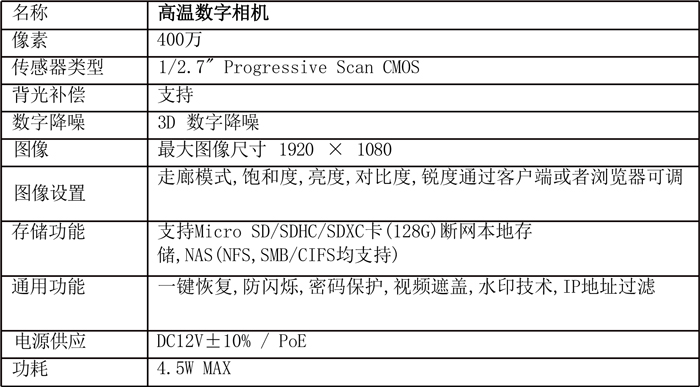

摄像机主要技术参数2

新型摄像系统技术特征

1. 宽广角：优化的摄像系统 ，可以单机视场角覆盖整体镀锌区域，无需双机覆盖。

2. 长效、稳定性：新型刮扫系统，可延长维护周期至4个月以上，无需产线介入，长效高清。

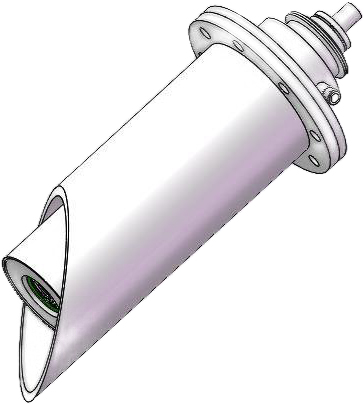

3. 优化设计：冷却、吹扫系统优化设计，整体设计结构小巧便于维护。集摄像与照明一体机。

4. 冷却工艺：氮气注入炉鼻子内部流量低。单台摄像头注入量≤2.5立方/h。

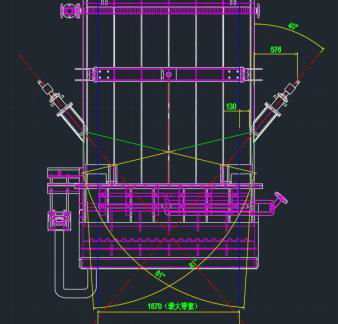

摄像系统观测示意图

摄像机安装高度：垂直距锌液面 1300~1500mm；

摄像机冷却系统：冷却+吹扫+刮扫+排放，共计4路；

摄像机观测角：81°*75°

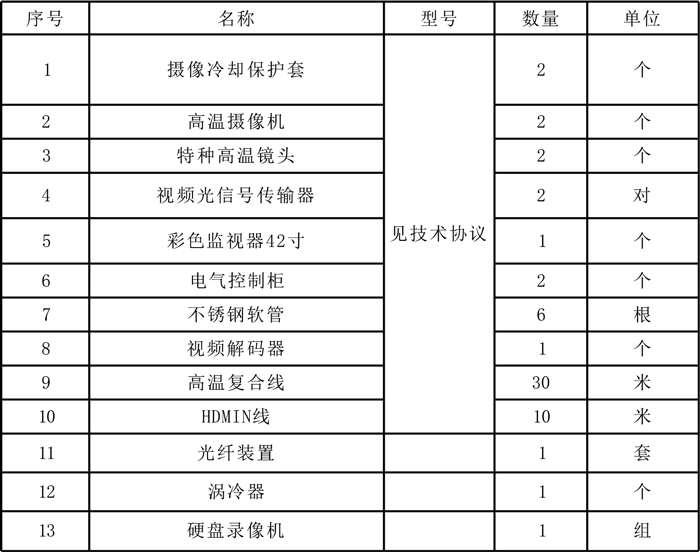

摄像系统硬件配置

产品视频
