产品介绍

智能磨音测量仪是测量球磨机负荷直接有效的测量仪器，它具有调试简单、稳定性能好、数字化、空饱磨报警值可设定等优点。本仪器体积小巧，安装方便，测量精准，可靠性高。人机操作界面采用了薄膜开关面板，此外，本系列产品在业内首创了液晶显示界面，操作及测量内容一目了然，更方便了工作人员操作与观察。产品外壳采用全密封式，防尘效果佳。使用本产品可提高磨机的平均台时产量，降低电耗，减轻工人的劳动强度，延长研磨体和衬板的寿命，减少衬板螺丝的断裂。一般工作6个月到一年的时间就可以收回全部投资。工作原理：

智能磨音测量仪通过安装在现场的特殊结构的探头，接收磨机发出的噪声，经屏蔽电缆传输到仪器，转换为数字分贝百分比显示，同时输出与分贝值成比例的4~20 mA电流信号供后端DCS系统采集使用。分贝值与磨内物料填充量成反比，正比于磨机发出的噪声，因此它能定量的测量磨机负荷的大小。操作人员可以根据磨音的高低控制各种入磨原料的流量，从而实现对磨机负荷的控制，使磨机产量提高，电耗降低。其内部具有矫正信号源，以便维护人员检查维护，并具有饱磨空磨声光报警装置，可以提醒操作人员及时作出处理。

产品参数

‍

测量范围：0%-100%，000db-140db（测量范围可根据实际情况进行定做）

探头阻抗：600Ω±15%

频响：50~18，000HZ

灵敏度：73dB±2 dB

输出声强信号：4~20mA

测量误差：±0.1%

模数转换：10 位A/D

数模转换：10位D/A

恒流精度： 负载变化时，输出电流变化优于0.5％

工作温度： －20℃～＋40℃

环境湿度： ＜ 85％

电源电压： 输入：50Hz ， ～ 220V±10％

产品优势

1、液晶显示，全中文菜单显示，容易操作

2、产品质量轻巧，安装方便

3、抗电流，电压冲击能力强。

4、频率范围宽，响应特性好；

5、有源滤波，具有选频特性；

6、磨音信号稳定平滑；

7、指向性好，受邻机干扰小；

8、本身有自校准信号，可以进行机内校准；

9、磨音传感器为全密封型，可适用于高湿度、高粉尘条件；10、与控制计算机联接构成磨机负荷控制系统能提高磨机产量，防止
饱磨空磨，减轻工人劳动强度，提高劳动生产率。

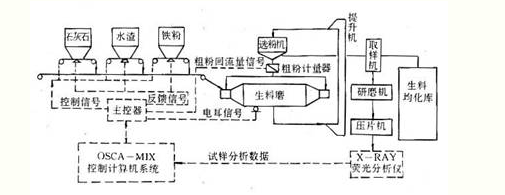

产品安装

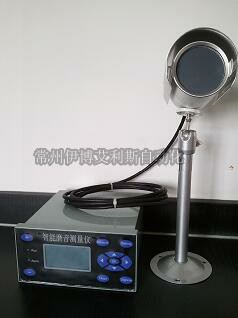

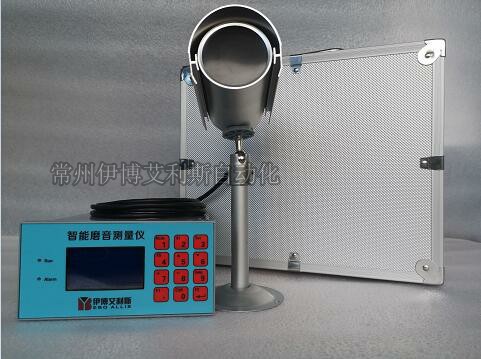

产品图
