高温工业电视的设计考虑

2022-06-22

 1、高温工业电视观察范围  (1)为了让观察范围尽可能扩大,需要将摄像机或镜头伸进炉内观察。

  1、高温工业电视观察范围

  (1)为了让观察范围尽可能扩大,需要将摄像机或镜头伸进炉内观察。

  (2)为了减少窑炉散热,应尽量减少炉壁开孔尺寸,从而节约能源。

  2、高温工业电视冷却方式

  冶金水泥等行业的窑炉进行工作时,炉内温度高达1300℃左右,为了保证镜头在炉内正常观察,必须对其进行冷却,常用的冷却方法是强制空气冷却和水冷却。

  A、强制风冷

  冷却效果与水冷却几乎相同,但使用方便,维护简单,不受地域限制,能压制窑内火焰,阻挡粉尘。

  B、水

  对水源要求高,维护量大(如水质较硬,时间长易产生水垢,但影响冷却效果),且受区域限制(如北方水资源匮乏,冬季气温较低,水管易冻裂,不宜使用)。

  3.传输方式

  传动部分由小轮车推进代替金属导向,使设备进入平稳出口,运行可靠,可大大减少探头罩的运动周期(由螺旋传动前1.5分钟减少到5秒以内),另外,由于电机带自锁,因此,保证了设备在任意安装角度下使用。

  4.相机镜头

  A.为了提高图像质量,扩大照明动态范围,计划采用松下CP604摄像头,摄像头采用24V交流、12V直流供电,更加安全。

  B.因为镜头的耐温性比相机的耐温性高,所以只有将镜头放入炉中冷却才更方便。另外,为了提高镜头随时反映炉内照度变化的能力,应选用具有自动孔径的高温针孔镜头。镜片端面采用兰宝石制成,可承受200℃的高温。

  5.控制方式

  A.为了保证探头在炉内正常观察时处于冷却保护状态,需要保证探头在断电、停气的情况下能够自动退出炉内。

  B.为方便用户操作,现场和测试室内均可控制,实现远程操作。

  6.控制电路

  为了保证系统的可靠性和先进性,控制部分采用PLC可编程控制,大大提高了系统的可操作性和可靠性。用户可以根据自己的需求自由编程,满足不同的用户的需求。

  综上所述,就是对高温工业电视的设计考虑,欢迎大家前来咨询选购!

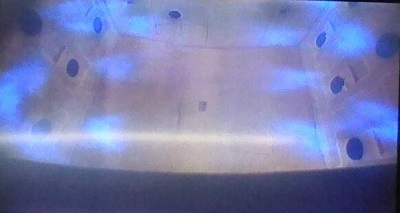

高温工业电视
