窑胴体扫描系统是保证回转窑正常运行的重要检测设备
2022-12-29
红外扫描测温系统(简称窑体扫描仪)是一种完全由计算机操作、数字化处理的智能测温成像系统。该设备可以长时间不间断地实时监测回转窑窑体表面温度,间接了解窑内结皮、结圈情况,使厂家及时采取有效措施,防止窑衬和窑体损坏,提高回转窑运转率,实现回转窑经济运行,延长窑体安全运行周期。
红外扫描测温系统(简称窑体扫描仪)是一种完全由计算机操作、数字化处理的智能测温成像系统。该设备可以长时间不间断地实时监测回转窑窑体表面温度,间接了解窑内结皮、结圈情况,使厂家及时采取有效措施,防止窑衬和窑体损坏,提高回转窑运转率,实现回转窑经济运行,延长窑体安全运行周期。
窑胴体扫描系统是保证回转窑正常运行的重要检测设备。具有测试速度快、温度采集准确、在恶劣环境条件下可靠、稳定、连续工作的特点,还具有自动跟踪线扫描功能。窑胴体扫描系统数据更新快,软件界面友好、灵活、方便;能提供相关检测信息、历史和分析方法、回转窑状态判断等。
回转窑窑胴体扫描系统主要有以下三个作用:1。测量和监控回转窑筒体的表面温度;2.监测窑体表面温度,通过软件功能分析回转窑内各段炉墙厚度,及时掌握窑内窑砖脱落情况,有效防止红窑,延长窑炉安全运行周期;3.掌握窑内结皮、结圈的情况,在人工干预下,窑内结圈的危险较小。

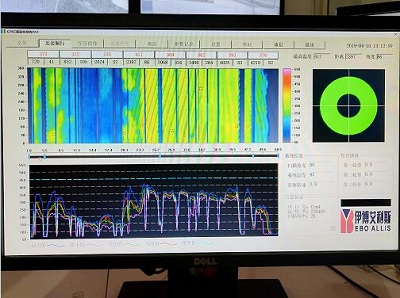

窑胴体扫描系统的优点是非接触式,红外测温,快速准确,运行周期长,真正的无损检测,解决了回转窑运动带来的测温难题。它通过高速旋转的DC无刷电机驱动红外扫描仪内部的扫描探头高速旋转,扫描探头旋转一周,在窑皮上形成测温扫描线,扫描探头的扫描频率为25-50线/秒,窑旋转一周为一个扫描周期。收集到的红外线通过红外探测器进行光电转换,传输到计算机,通过安装在计算机上的专用软件进行计算和分析,然后以热像仪图像的形式显示在显示器上。得到的热像仪图像是模拟回转窑在0~360°膨胀的示意图。
